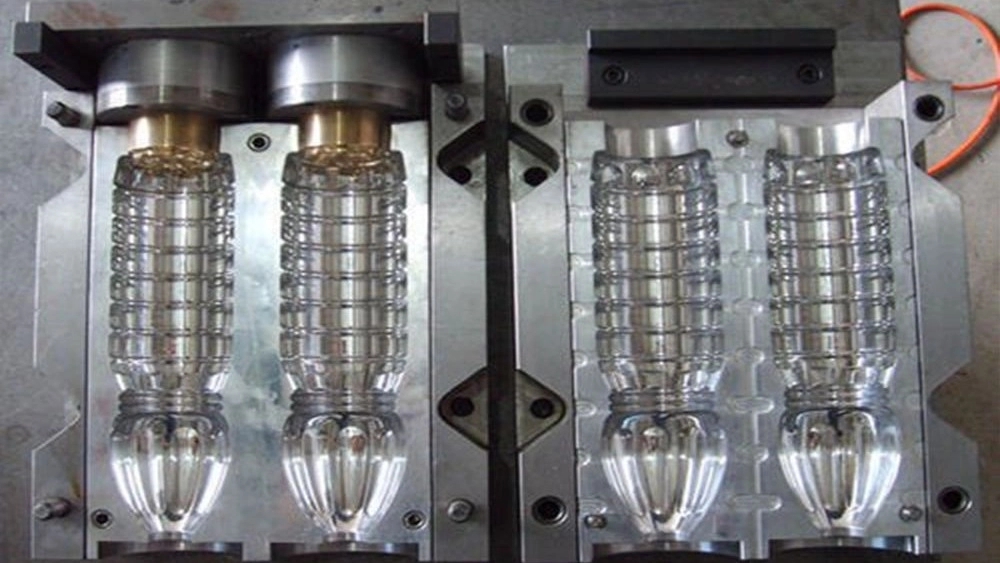

صنعت بستهبندی در جهان امروز با شتابی فزاینده به سمت استفاده از مواد پلیمری سبکوزن و مقاوم حرکت کرده است. در این میان، بطریهای ساخته شده از پلیاتیلن ترفتالات (PET) به دلیل شفافیت بالا، مقاومت شیمیایی مناسب و قابلیت بازیافت، جایگاه ویژهای در صنایع نوشیدنی، بهداشتی و دارویی پیدا کردهاند. قلب تپنده این خط تولید، دستگاه و قالب بادی (Blow Molding) است که فرآیند تبدیل پیشفرمهای آزمایشی به بطریهای نهایی را بر عهده دارد. طراحی و ساخت صحیح قالب بادی، تاثیر مستقیمی بر کیفیت محصول نهایی، کاهش ضایعات و افزایش سرعت خط تولید دارد. در این مقاله به بررسی اصول فنی و مهندسی ساخت قالبهای بادی مخصوص بطریهای پتیک خواهیم پرداخت.
اهمیت انتخاب ماده اولیه و تاثیر آن بر طراحی قالب
پلیاتیلن ترفتالات (PET) یک پلیمر ترموپلاستیک از دسته پلیاسترهاست که خواص مکانیکی و حرارتی منحصر به فردی دارد. هنگام طراحی قالب بادی برای این ماده، درک رفتار حرارتی و کششی آن حیاتی است. پلیاتیلن ترفتالات در فرآیند باد کردن، باید دمای دقیقی داشته باشد تا زنجیرههای مولکولی در جهت محوری و شعاعی جهتگیری شوند. این جهتگیری باعث استحکام بالای بطری میشود. طراح قالب باید بداند که ماده اولیه پلیاتیلن ترفتالات چگونه سرد میشود و چه ضریب انقباضی دارد تا ابعاد حفره قالب را با دقت مهندسی محاسبه کند. عدم شناخت دقیق خواص پلیاتیلن ترفتالات منجر به ترک خوردن یا تغییر شکل بطری پس از تولید خواهد شد.
مراحل اولیه طراحی قالب بادی
طراحی قالب بادی فرآیندی پیچیده است که نیازمند رعایت اصول مهندسی دقیق میباشد. اولین گام، مدلسازی سهبعدی بطری نهایی با در نظر گرفتن ابعاد دقیق و حجم مورد نظر است. پس از تایید مدل، طراح باید محل خط جداکننده (Parting Line) را تعیین کند. این خط باید طوری قرار گیرد که کمترین میزان برجستگی یا زائده را روی بدنه بطری ایجاد کند. در مرحله بعد، طراحی سیستم خنککننده انجام میشود. سیستم خنککننده مهمترین بخش در طراحی قالب بادی است، زیرا سرعت خنک شدن تعیینکننده چرخه تولید است. کانالهای آب باید به گونهای در بدنه قالب قرار گیرند که حرارت به صورت یکنواخت دفع شود. طراحی درست ورودی هوا و نازلهای باد نیز از دیگر مراحل حیاتی در این phase هستند.
آنالیز تنش و شبیهسازی فرآیند باد کردن
پیش از ساخت فیزیکی قالب، استفاده از نرمافزارهای شبیهسازی (مانند Moldflow) ضروری است. این نرمافزارها به مهندسان اجازه میدهند تا فرآیند باد کردن پیشفرم داخل قالب را به صورت مجازی بررسی کنند. آنالیز تنش نشان میدهد که ضخامت دیواره بطری در نقاط مختلف چقدر است و آیا نازک شدن بیش از حد (Thin spots) رخ میدهد یا خیر. با استفاده از این تحلیلها، طراح میتواند پیش از برش فلز، مشکلات احتمالی را شناسایی و برطرف کند. شبیهسازی دمایی نیز به بهینهسازی مسیرهای آب خنککننده کمک میکند. این کار باعث صرفهجویی قابل توجه در هزینههای ساخت و زمان راهاندازی خط تولید میشود و کیفیت نهایی محصول پلیاتیلن ترفتالات را تضمین میکند.
انتخاب آلیاژ مناسب برای ساخت قالب
انتخاب ماده فلزی برای ساخت قالب بادی بطریهای پلیاتیلن ترفتالات تاثیر مستقیم بر عمر قالب و کیفیت سطح بطری دارد. معمولاً از آلیاژهای آلومینیوم (مانند ۷۰۷۵) یا فولادهای ابزار سختکاری شده استفاده میشود. آلومینیوم هدایت حرارتی بالایی دارد و باعث خنک شدن سریع قالب میشود که این امر سرعت تولید را افزایش میدهد. با این حال، برای تولیدات با تیراژ بسیار بالا یا بطریهایی که نیاز به پرداخت سطحی بسیار بالا دارند، استفاده از فولادهای تنگستن یا مس بریلیوم توصیه میشود. مس بریلیوم به دلیل هدایت حرارتی عالی و سختی مناسب، گزینهای ایدهآل برای قالبهای PET است، هرچند هزینه بالاتری نسبت به آلومینیوم دارد. انتخاب صحیح ماده، دوام قالب را در برابر سایش و فشارهای ناشی از باد کردن تضمین میکند.
سیستم خنککننده و مدیریت حرارت در قالب
مدیریت حرارت در فرآیند تولید بطریهای پلیاتیلن ترفتالات کلید موفقیت است. سیستم خنککننده باید بتواند گرمای نهان ذخیره شده در پلاستیک را به سرعت دفع کند تا فرم بطری تثبیت شود. طراحی کانالهای آب باید به صورت مارپیچ یا کنگرهای نزدیک به سطح حفره باشد تا تبادل حرارتی به حداکثر برسد. عدم خنککاری یکنواخت باعث میشود برخی نقاط بطری دیرتر سرد شوند و دچار تغییر شکل (Warping) شوند. همچنین، دمای آب خنککننده باید با دقت کنترل شود. استفاده از یخسازها و چیلرهای صنعتی برای حفظ دمای آب در محدوده مشخص، الزامی است. یک سیستم خنککننده کارآمد، زمان چرخه را کاهش داده و بهرهوری خط تولید بطریهای پلیاتیلن ترفتالات را به شدت افزایش میدهد.
ماشینکاری و ساخت دقیق قطعات قالب
پس از تکمیل طراحی، مرحله ساخت با استفاده از دستگاههای پیشرفته CNC آغاز میشود. دقت در ماشینکاری حفرههای قالب (Cavity) و مغزهها (Core) بسیار حیاتی است، زیرا هرگونه خطا در ابعاد مستقیماً بر حجم و شکل بطری تاثیر میگذارد. برای ایجاد بافت یا طرح روی بدنه بطری، از فرآیند حکاکی لیزری یا میکروواتر استفاده میشود. پرداخت و صیقل دادن سطوح داخلی قالب تا درجه صیقل بسیار بالا (Mirror finish) انجام میشود تا بطری نهایی شفافیت و درخشندگی مطلوبی داشته باشد. در این مرحله، دقت در همترازی نیمههای قالب نیز بررسی میشود تا از نشت هوا و ایجاد لبههای اضافی جلوگیری شود. ساخت دقیق، تضمینکننده کیفیت محصول نهایی است.
مکانیزمهای برش و خروج قطعه
در قالبهای بادی برای بطریهای پلیاتیلن ترفتالات، معمولاً نیاز به مکانیزمهای برش برای جدا کردن سرریزها یا دهانه بطری وجود دارد. این مکانیزمها میتوانند به صورت سوزنهای برش یا تیغههای فنری طراحی شوند. عملکرد صحیح این مکانیزمها باید طوری باشد که بدون آسیب رساندن به بدنه بطری، اضافات را تمیز جدا کنند. همچنین، سیستم خروجی (Ejection) باید طوری طراحی شود که بطری سرد شده بدون تغییر شکل از قالب خارج شود. در برخی طراحیها، از فشار هوا برای خارج کردن بطری استفاده میشود تا از هرگونه تماس مکانیکی که باعث خط و خش شود، جلوگیری گردد. هماهنگی این مکانیزمها با سرعت بالای دستگاه بسیار مهم است.
کنترل کیفیت و تست نهایی قالب
پس از اتمام ساخت، قالب باید تحت تستهای دقیق قرار گیرد. نصب قالب روی دستگاه باد کردن و تولید نمونه اولیه (First Shot) گام اول است. در این مرحله، ضخامت دیواره بطری در نقاط مختلف با دستگاههای اولتراسونیک اندازهگیری میشود. همچنین، ابعاد هندسی و حجم بطری با استانداردهای مهندسی مقایسه میگردد. بررسی وجود حبابهای هوا، خطوط جوش و ترکهای ریز از دیگر موارد کنترل کیفیت است. اگر مشکلی مشاهده شود، اصلاحات لازم روی قالب اعمال میگردد. تایید نهایی قالب زمانی صورت میگیرد که محصول تولیدی تمامی پارامترهای کیفی مورد نظر برای بطریهای پلیاتیلن ترفتالات را برآورده کند.
نگهداری و تعمیرات قالبهای بادی
طول عمر قالب بادی به نگهداری صحیح آن بستگی دارد. پس از هر شیفت کاری، تمیز کردن دقیق سطوح قالب برای جلوگیری از رسوب مواد شیمیایی یا آلودگیها ضروری است. روانکاری قطعات متحرک مانند پینها و راهنماها باید به صورت دوره ای انجام شود. بررسی سلامت سیستمهای آبگرد و نشتیهای احتمالی نیز باید در برنامه تعمیرات پیشگیرانه گنجانده شود. نگهداری صحیح نه تنها هزینههای تعمیرات سنگین را کاهش میدهد، بلکه تضمین میکند که کیفیت بطریهای پلیاتیلن ترفتالات در طول زمان ثابت بماند و توقفهای ناگهانی خط تولید به حداقل برسد.
نتیجهگیری
طراحی و ساخت قالب بادی برای بطریهای پلیاتیلن ترفتالات، ترکیبی از هنر و مهندسی پیشرفته است. از انتخاب ماده اولیه مناسب تا طراحی سیستم خنککننده کارآمد و ماشینکاری دقیق، هر مرحله نقشی کلیدی در موفقیت نهایی محصول ایفا میکند. با رشد تکنولوژی و استفاده از نرمافزارهای شبیهسازی، امکان تولید قالبهایی با دقت بسیار بالا و سرعت تولید بیشتر فراهم شده است. رعایت اصول ذکر شده در این مقاله، به تولیدکنندگان کمک میکند تا بتوانند محصولاتی با کیفیت بالا، هزینه تولید بهینه و رضایت مشتری را در بازار رقابتی امروز ارائه دهند. سرمایهگذاری روی طراحی و ساخت صحیح قالب، تضمینکننده موفقیت در صنعت بستهبندی پلیمری است.
